铜编织线

COPPER BRAIDED WIRE

- 包括铜编织线、铜屏蔽线、铜网


- 用于电气安装、开关设备、电炉及蓄电池等,起到柔性导电

及柔性接地的作用。

产品视频 立即询价

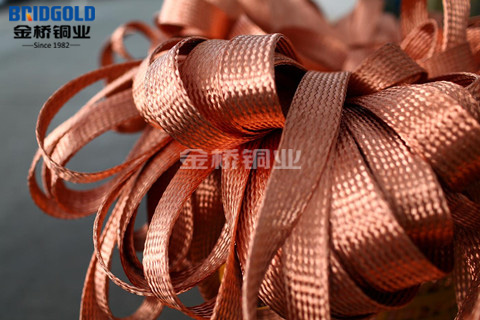

金桥铁路连接铜编织线
  • 金桥铁路连接铜编织线
  • 避雷用扁铜带
  • 避雷用扁铜导线照片

1. 结构及应用

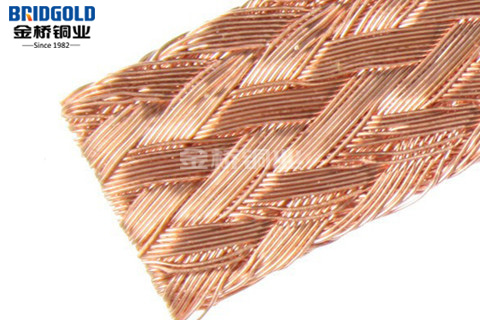

金桥铜编织线0.12mm以裸铜丝或镀锡铜丝编织而成,具有良好的弹性、伸缩性及平滑性。用于电气装置,开关电器,电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质:T2紫铜丝,含铜量≥99.95%金桥铜编织线0.15常规型号含义

表面处理:裸铜、镀锡、镀镍、镀银

单丝线径:0.15mm常规、0.05mm-0.254mm

碇数:16, 24, 32, 36, 40, 48, 64, 96

截面积:0.2mm²-300mm²

3. 包装方式

无轴包装,100米/卷;70平方以上的50米/卷;可按客户要求米数或重量包装。

型号规格:

金桥铜业铜编织线型号规格
单丝直径0.12mm
金桥产品号
标称截面积
mm2
计算截面积mm2 线结构
宽度
mm约值
厚度
mm约值
重量
kg/km约值
MAX载流量
A,周围环境温度 35
碇数×每碇根数×套数 /单丝直径mm
BGTZ(X)-12/1.5 1.5 1.63 24×6×1/0.12 4 0.8 15.2 21
BGTZ(X)-12/2 2 2.17 24×8×1/0.12 5 0.8 20 25
BGTZ(X)-12/2.5 2.5 2.71 24×10×1/0.12 6 0.8 25.3 30
BGTZ(X)-12/4 4 4.07 24×15×1/0.12 7 1.2 38 40
BGTZ(X)-12/6 6 5.97 24×22×1/0.12 8 1.5 55.7 55
6.51 64×9×1/0.12 19 1 60.2
BGTZ(X)-12/10 10 10.04 24×37×1/0.12 12.5 2 93.8 85
BGTZ(X)-12/16 16 16 24×59×1/0.12 16 2.2 149.5 120
BGTZ(X)12/25 25 24.96 24×92×1/0.12 22 3 233.2 150
BGTZ(X)-12/35 35 35 24×129×1/0.12 25 4 327 195
34.7 48×32×2/0.12 26 4.5 324.2
BGTZ(X)12/50 50 49.92 32×138×1/0.12 30 6 466.4 250
BGTZ(X)-12/75 75 75.28 36×185×1/0.12 35 6 703.5 325
BGTZ(X)-12/100 100 100.11 36×246×1/0.12 45 6 935.5 380
100.38 48×185×1/0.12 55 5 938
