铜编织线

COPPER BRAIDED WIRE

- 包括铜编织线、铜屏蔽线、铜网


- 用于电气安装、开关设备、电炉及蓄电池等,起到柔性导电

及柔性接地的作用。

产品视频 立即询价
金桥镀锌铜编织带接地线

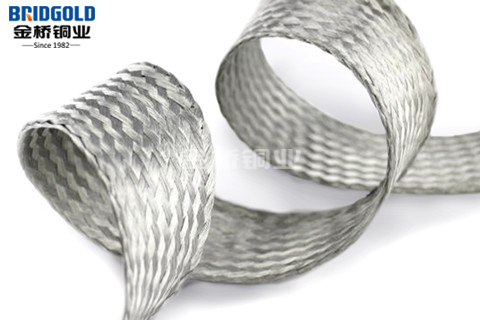

  • 金桥镀锌铜编织带接地线

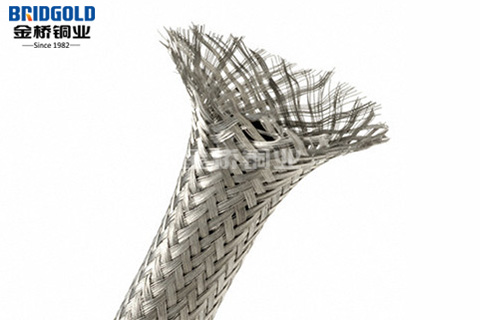

  • 镀锌铜编织线细节图

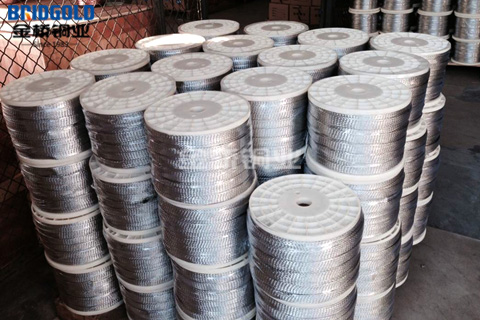

  • AWG41镀锡铜编织线盘装

1. 结构及应用

金桥铜编织线0.07mm(美国线规 AWG41)以裸铜丝或镀锡铜丝编织而成,具有良好的弹性、伸缩性及平滑性。用于电气装置,开关电器,电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质:T2紫铜丝,含铜量≥99.95%金桥铜编织线0.15常规型号含义

表面处理:裸铜、镀锡、镀镍、镀银

单丝线径:0.15mm常规、0.05mm-0.254mm

碇数:16, 24, 32, 36, 40, 48, 64, 96

截面积:0.2mm²-300mm²

3. 包装方式

无轴包装,100米/卷;70平方以上的50米/卷;可按客户要求米数或重量包装。

型号规格:

金桥铜业铜编织线型号规格

单丝直径0.07mm 美国线规AWG41

金桥产品号
标称截面积
mm2
计算截面积mm2 线结构
宽度
mm约值
厚度
mm约值
重量
kg/km约值
MAX载流量
A,周围环境温度 35
碇数×每碇根数×套数 /单丝直径mm
BGTZ(X)-07/1.5 1.5 1.47 24×16×1/0.07 4 1 13.8 21
BGTZ(X)-07/2.5 2.5 2.58 24×28×1/0.07 6 0.8 24.1 30
BGTZ(X)-07/4 4 4.06 24×44×1/0.07 7 1.2 37.9 40
BGTZ(X)-07/6 6 6 24×65×1/0.07 8 1.5 56 55
BGTZ(X)-07/10 10 9.97 24×108×1/0.07 12.5 2 93.1 85
BGTZ(X)-07/16 16 16.06 24×174×1/0.07 16 2.2 150.1 120
BGTZ(X)-07/25 25 24.92 24×270×1/0.07 22 3 232.9 150
BGTZ(X)-07/35 35 35.08 24×380×1/0.07 25 4 327.8 195
BGTZ(X)-07/50 50 49.97 32×406×1/0.07 30 6 467 250
BGTZ(X)-07/75 75 75.05 36×542×1/0.07 35 6 701.3 325
BGTZ(X)-07/100 100 99.98 36×722×1/0.07 45 6 934.3 380
100.07 48×542×1/0.07 55 5 935.1
