1. 结构及应用

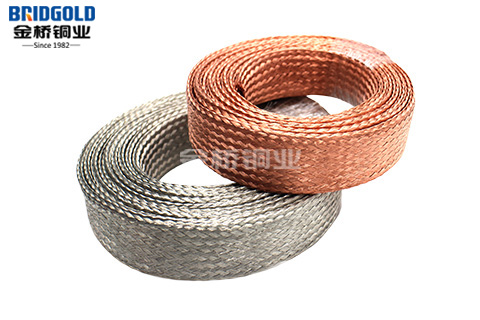

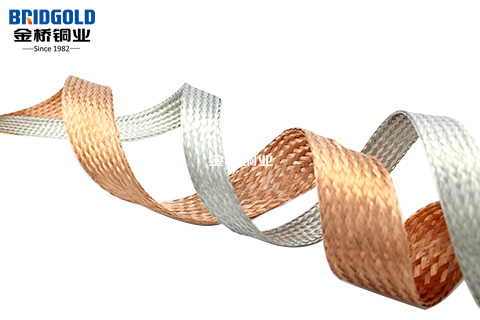

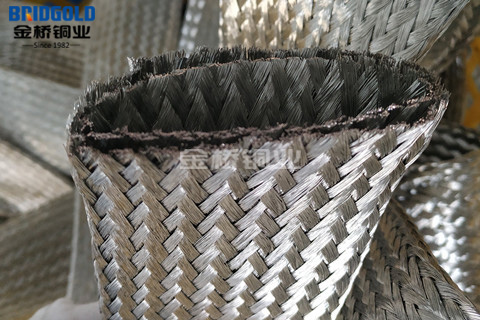

金桥铜编织线0.15mm常规以裸铜丝或镀锡铜丝编织而成，具有良好的弹性、伸缩性及平滑性。用于电气装置，开关电器，电炉及蓄电池作连接线用。

2. 技术数据及型号含义

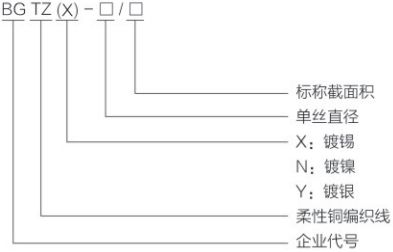

材质：T2紫铜丝，含铜量≥99.95% 金桥铜编织线0.15常规型号含义

表面处理：裸铜、镀锡、镀镍、镀银

单丝线径：0.15mm常规、0.05mm-0.254mm

碇数：16, 24, 32, 36, 40, 48, 64, 96

截面积：0.2mm²-300mm²

3. 包装方式

无轴包装，100米/卷；70平方以上的50米/卷；可按客户要求米数或重量包装。

型号规格：

金桥铜业铜编织线型号规格单丝直径0.15mm 常规
金桥产品号	标称截面积 mm2	计算截面积mm2	线结构	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
金桥产品号	标称截面积 mm2	计算截面积mm2	碇数×每碇根数×套数 /单丝直径mm	宽度 mm约值	厚度 mm约值	重量 kg/km约值	MAX载流量 A，周围环境温度 35℃
BGTZ(X)-15/1.5	1.5	1.69	24×4×1/0.15	4	0.8	15.8	21
BGTZ(X)-15/2	2	2.12	24×5×1/0.15	5	0.8	19.6	25
BGTZ(X)-15/2.5	2.5	2.54	24×6×1/0.15	6	0.8	23.5	30
BGTZ(X)-15/3	3	2.97	24×7×1/0.15	6.2	1	27.4	35
BGTZ(X)-15/4	4	4.24	24×10×1/0.15	7	1.2	39.2	40
		3.95	32×7×1/0.15	8	1	36.5
		4.52	32×8×1/0.15	8.5	1	41.2
		4.23	48×5×1/0.15	12	0.8	39.1
BGTZ(X)-15/6	6	6.24	32×11×1/0.15	10	1.2	57.5	55
		6.36	36×10×1/0.15	11	1.2	58.9
		5.93	48×7×1/0.15	12	1	54.8
BGTZ(X)-15/8	8	8.48	32×15×1/0.15	12	1.5	78.4	70
		8.45	48×10×1/0.15	15	1.2	79
		7.91	64×7×1/0.15	18	1	73.2
BGTZ(X)-15/10	10	10.18	24×24×1/0.15	12.5	2	95	85
		10.7	36×16×1/0.15	14	1.5	95
		10.6	40×15×1/0.15	15	1.5	98
		10.18	48×12×1/0.15	16	1.3	94
BGTZ(X)-15/11	11	11.02	48×13×1/0.15	18	1.3	102	90
BGTZ(X)-15/12	12	12.72	24×30×1/0.15	14	2	118	95
		12.72	48×15×1/0.15	18	1.5	118
		12.43	64×11×1/0.15	22	1.3	116.1
BGTZ(X)-15/16	16	16.96	24×40×1/0.15	16	2.2	159	120
BGTZ(X)-15/16	16	16.96	48×20×1/0.15	22	1.8	159	120
BGTZ(X)-15/20	20	21.2	24×50×1/0.15	18	2.5	198	135
BGTZ(X)-15/20	20	21.2	48×25×1/0.15	25	2	198	135
BGTZ(X)-15/25	25	25.45	24×60×1/0.15	22	3	238	150
		25.45	48×30×1/0.15	28	1.8	238
		25.45	48×15×2/0.15	20	3.5	238
BGTZ(X)-15/35	35	33.93	24×80×1/0.15	25	4	317	195
		33.93	32×60×1/0.15	28	3	317
		33.93	64×30×1/0.15	35	2	317
		33.93	48×20×2/0.15	26	3.5	317
BGTZ(X)-15/50	50	50.02	24×118×1/0.15	30	6	472	250
		50.23	36×79×1/0.15	35	4	473
		50.87	64×45×1/0.15	50	2.5	480
		50.87	48×30×2/0.15	30	3.5	480
		50.89	48×20×3/0.15	28	4.8	483
BGTZ(X)-15/70	70	67.82	64×30×2/0.15	41	4	633	300
BGTZ(X)-15/75	75	75.03	36×118×1/0.15	35	6	710	325
		76.34	48×90×1/0.15	50	5	725
		75.73	64×67×1/0.15	58	3.2	720
		74.88	80×53×1/0.15	55	13.5	699.7
		76.34	48×30×3/0.15	32	5	726
BGTZ(X)-15/95	95	94.74	36×149×1/0.15	45	6	885.3	360
		94.95	48×112×1/0.15	55	5	887.3
		94.95	64×84×1/0.15	60	4	887.3
		94.95	48×28×4/0.15	35	6	895.7
BGTZ(X)-15/100	100	99.83	36×157×1/0.15	40	6	932.8	380
		100.04	48×118×1/0.15	45	5	934.8
		100.09	96×59×1/0.15	100	2	943.7
		101.74	64×45×2/0.15	50	5	959.8
		101.74	64×30×3/0.15	42	6	959.8
		101.74	48×30×4/0.15	32	7.5	959.8
BGTZ(X)-15/120	120	126.32	48×149×1/0.15	55	6	1180.4	420
		120.95	64×107×1/0.15	60	4	1130.3
		118.69	96×70×1/0.15	95	3.2	1119.7
		127.17	48×30×5/0.15	37	7	1199.7
