铜编织线

COPPER BRAIDED WIRE

- 包括铜编织线、铜屏蔽线、铜网


- 用于电气安装、开关设备、电炉及蓄电池等,起到柔性导电

及柔性接地的作用。

产品视频 立即询价

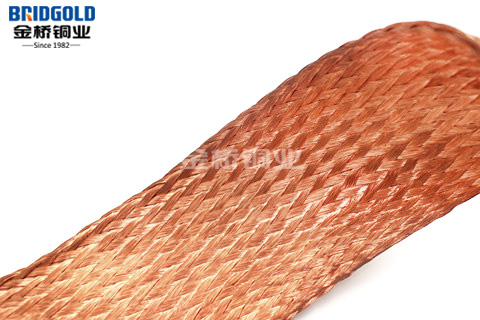

金桥特软铜编织带接地线
  • 金桥特软铜编织带接地线
  • 细铜编织连接线

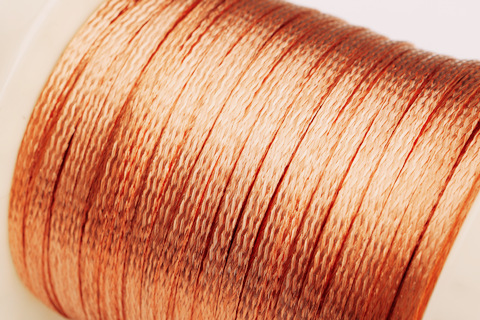

  • AWG44成卷铜编织线

1. 结构及应用

金桥铜编织线0.05mm(美国线规AWG44)以裸铜丝或镀锡铜丝编织而成,具有良好的弹性、伸缩性及平滑性。用于电气装置,开关电器,电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质:T2紫铜丝,含铜量≥99.95%金桥铜编织线0.15常规型号含义

表面处理:裸铜、镀锡、镀镍、镀银

单丝线径:0.15mm常规、0.05mm-0.254mm

碇数:16, 24, 32, 36, 40, 48, 64, 96

截面积:0.2mm²-300mm²

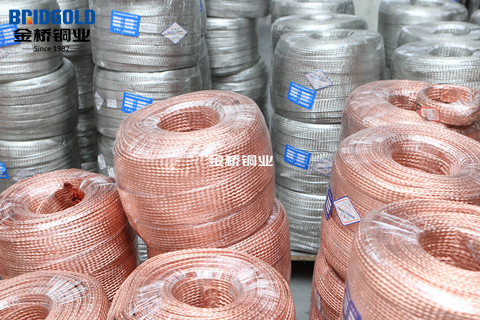

3. 包装方式

无轴包装,100米/卷;70平方以上的50米/卷;可按客户要求米数或重量包装。

型号规格:

金桥铜业铜编织线型号规格

单丝直径0.05mm 美国线规AWG44

金桥产品号
标称截面积
mm2
计算截面积mm2 线结构
宽度
mm约值
厚度
mm约值
重量
kg/km约值
MAX载流量
A,周围环境温度 35
碇数×每碇根数×套数 /单丝直径mm
BGTZ(X)-05/1 1 0.98 24×21×1/0.05 3 0.6 9.1 18
BGTZ(X)-05/1.5 1.5 1.5 24×32×1/0.05 4 1 14.1 21
BGTZ(X)-05/2.5 2.5 2.54 24×54×1/0.05 6 0.8 23.7 30
BGTZ(X)-05/4 4 4 24×85×1/0.05 7 1.2 37.4 40
BGTZ(X)-05/6 6 6.03 24×128×1/0.05 8 1.5 56.3 55
BGTZ(X)-05/10 10 10.03 24×213×1/0.05 12.5 2 93.8 85
BGTZ(X)-05/16 16 16.01 24×340×1/0.05 16 2.2 149.6 120
BGTZ(X)-05/25 25 24.96 24×530×1/0.05 22 3 233.2 150
BGTZ(X)-05/35 35 34.99 24×743×1/0.05 25 4 327 195
BGTZ(X)-05/50 50 50.02 32×1062×1/0.05 30 6 467.4 250
BGTZ(X)-05/75 75 75.03 36×1062×1/0.05 35 6 701.1 325
BGTZ(X)-05/100 100 100.04 36×1416×1/0.05 45 6 934.8 380
100.04 48×1062×1/0.05 55 5 934.8
