引领柔性导电连接方案,为制造产业赋能

铜编织线

COPPER BRAIDED WIRE

- 包括铜编织线、铜屏蔽线、铜网


- 用于电气安装、开关设备、电炉及蓄电池等,起到柔性导电

及柔性接地的作用。

产品视频 立即询价

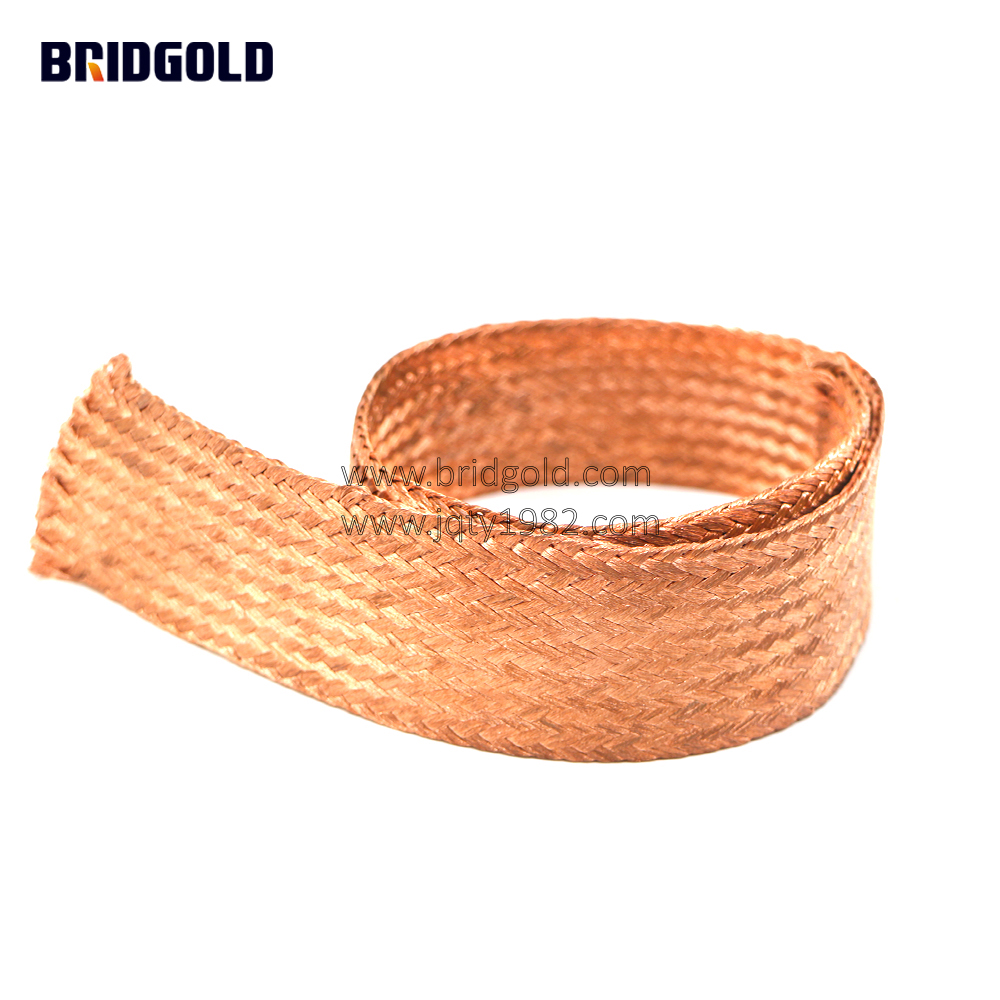

  • 2023.7.17-铜编织线1.jpg

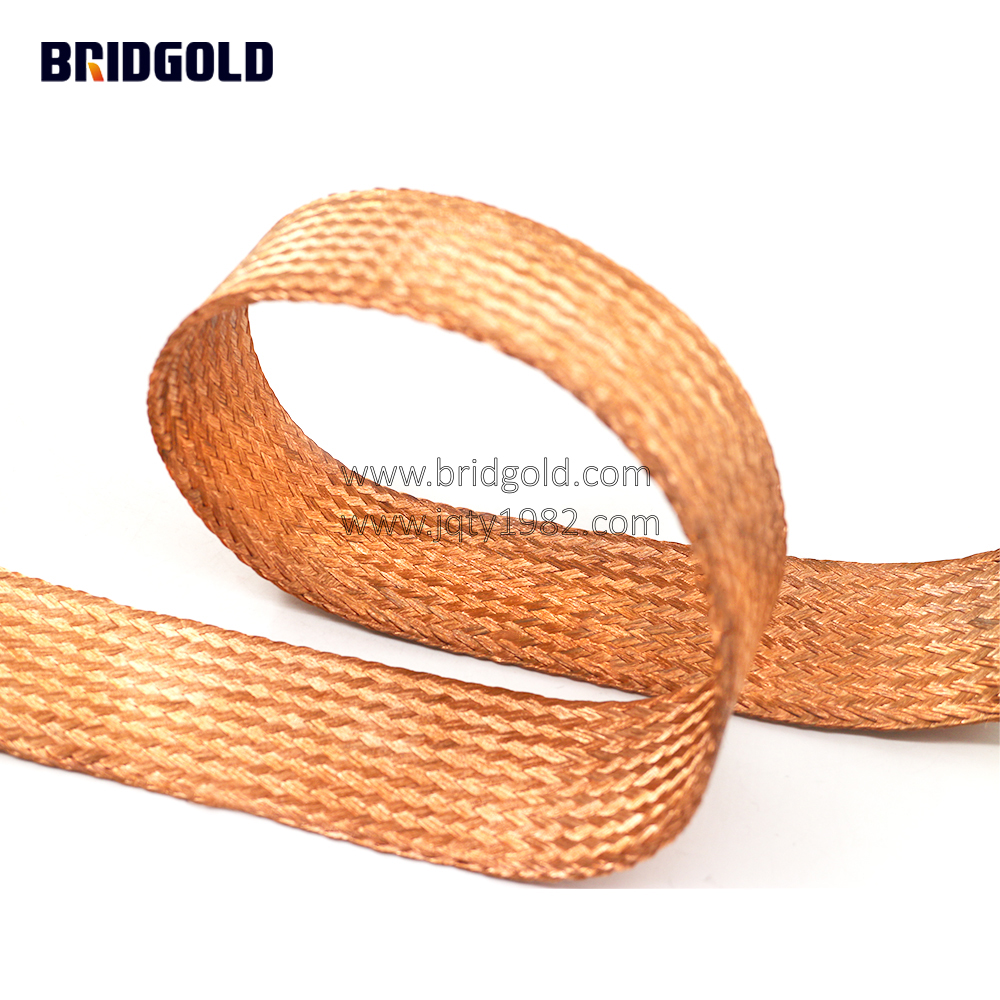

  • 2023.7.17-铜编织线2.jpg

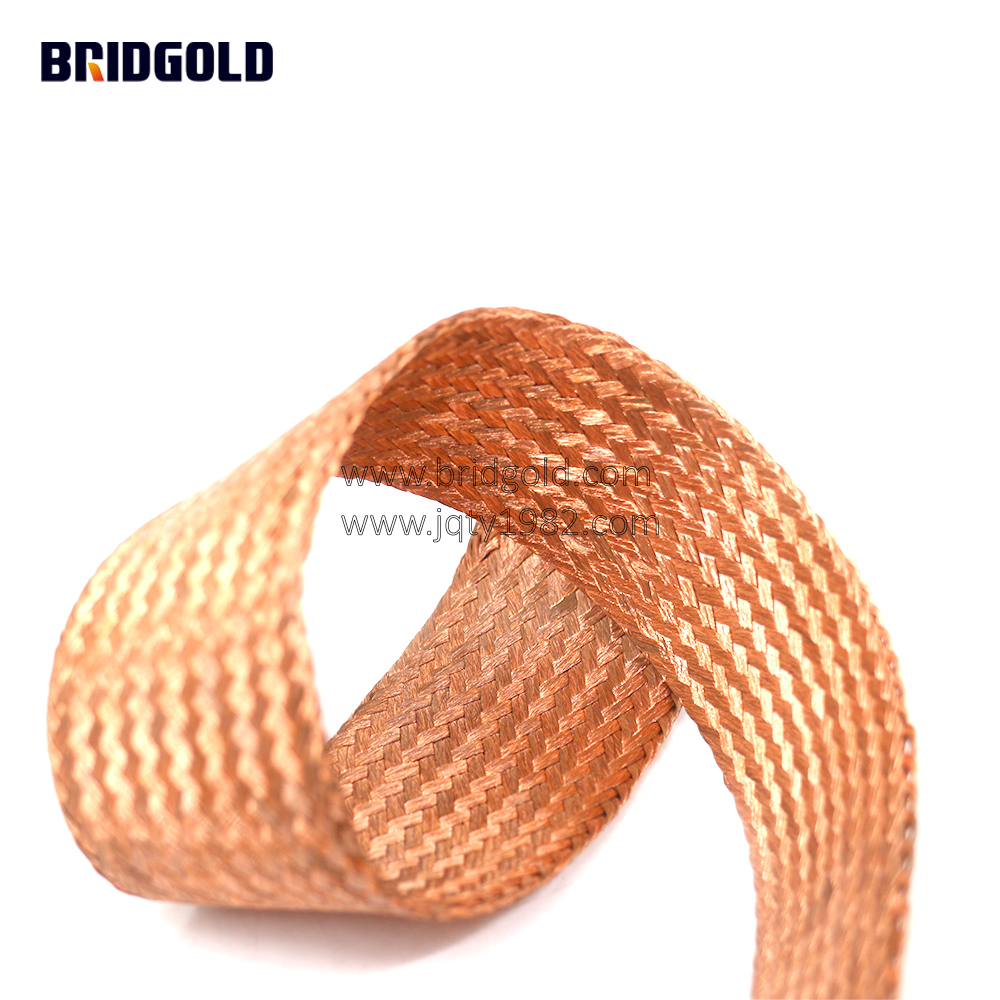

  • 2023.7.17-铜编织线5.jpg

1. 结构及应用

金桥铜编织线0.15mm常规以裸铜丝或镀锡铜丝编织而成,具有良好的弹性、伸缩性及平滑性。用于电气装置,开关电器,电炉及蓄电池作连接线用。

2. 技术数据及型号含义

材质:T2紫铜丝,含铜量≥99.95%金桥铜编织线0.15常规型号含义

表面处理:裸铜、镀锡、镀镍、镀银

单丝线径:0.15mm常规、0.05mm-0.254mm

碇数:16, 24, 32, 36, 40, 48, 64, 96

截面积:0.2mm²-300mm²

3. 包装方式

无轴包装,100米/卷;70平方以上的50米/卷;可按客户要求米数或重量包装。

型号规格:

金桥铜业铜编织线型号规格

单丝直径0.15mm 常规

金桥产品号 标称截面积
mm2
计算截面积mm2 线结构 宽度
mm约值
厚度
mm约值
重量
kg/km约值
MAX载流量
A,周围环境温度 35
碇数×每碇根数×套数 /单丝直径mm
BGTZ(X)-15/1.5 1.5 1.69 24×4×1/0.15 4 0.8 15.8 21
BGTZ(X)-15/2 2 2.12 24×5×1/0.15 5 0.8 19.6 25
BGTZ(X)-15/2.5 2.5 2.54 24×6×1/0.15 6 0.8 23.5 30
BGTZ(X)-15/3 3 2.97 24×7×1/0.15 6.2 1 27.4 35
BGTZ(X)-15/4 4 4.24 24×10×1/0.15 7 1.2 39.2 40
3.95 32×7×1/0.15 8 1 36.5
4.52 32×8×1/0.15 8.5 1 41.2
4.23 48×5×1/0.15 12 0.8 39.1
BGTZ(X)-15/6 6 6.24 32×11×1/0.15 10 1.2 57.5 55
6.36 36×10×1/0.15 11 1.2 58.9
5.93 48×7×1/0.15 12 1 54.8
BGTZ(X)-15/8 8 8.48 32×15×1/0.15 12 1.5 78.4 70
8.45 48×10×1/0.15 15 1.2 79
7.91 64×7×1/0.15 18 1 73.2
BGTZ(X)-15/10 10 10.18 24×24×1/0.15 12.5 2 95 85
10.7 36×16×1/0.15 14 1.5 95
10.6 40×15×1/0.15 15 1.5 98
10.18 48×12×1/0.15 16 1.3 94
BGTZ(X)-15/11 11 11.02 48×13×1/0.15 18 1.3 102 90
BGTZ(X)-15/12 12 12.72 24×30×1/0.15 14 2 118 95
12.72 48×15×1/0.15 18 1.5 118
12.43 64×11×1/0.15 22 1.3 116.1
BGTZ(X)-15/16 16 16.96 24×40×1/0.15 16 2.2 159 120
16.96 48×20×1/0.15 22 1.8 159
BGTZ(X)-15/20 20 21.2 24×50×1/0.15 18 2.5 198 135
21.2 48×25×1/0.15 25 2 198
BGTZ(X)-15/25 25 25.45 24×60×1/0.15 22 3 238 150
25.45 48×30×1/0.15 28 1.8 238
25.45 48×15×2/0.15 20 3.5 238
BGTZ(X)-15/35 35 33.93 24×80×1/0.15 25 4 317 195
33.93 32×60×1/0.15 28 3 317
33.93 64×30×1/0.15 35 2 317
33.93 48×20×2/0.15 26 3.5 317
BGTZ(X)-15/50 50 50.02 24×118×1/0.15 30 6 472 250
50.23 36×79×1/0.15 35 4 473
50.87 64×45×1/0.15 50 2.5 480
50.87 48×30×2/0.15 30 3.5 480
50.89 48×20×3/0.15 28 4.8 483
BGTZ(X)-15/70 70 67.82 64×30×2/0.15 41 4 633 300
BGTZ(X)-15/75 75 75.03 36×118×1/0.15 35 6 710 325
76.34 48×90×1/0.15 50 5 725
75.73 64×67×1/0.15 58 3.2 720
74.88 80×53×1/0.15 55 13.5 699.7
76.34 48×30×3/0.15 32 5 726
BGTZ(X)-15/95 95 94.74 36×149×1/0.15 45 6 885.3 360
94.95 48×112×1/0.15 55 5 887.3
94.95 64×84×1/0.15 60 4 887.3
94.95 48×28×4/0.15 35 6 895.7
BGTZ(X)-15/100 100 99.83 36×157×1/0.15 40 6 932.8 380
100.04 48×118×1/0.15 45 5 934.8
100.09 96×59×1/0.15 100 2 943.7
101.74 64×45×2/0.15 50 5 959.8
101.74 64×30×3/0.15 42 6 959.8
101.74 48×30×4/0.15 32 7.5 959.8
BGTZ(X)-15/120 120 126.32 48×149×1/0.15 55 6 1180.4 420
120.95 64×107×1/0.15 60 4 1130.3
118.69 96×70×1/0.15 95 3.2 1119.7
127.17 48×30×5/0.15 37 7 1199.7
