1. 结构及应用

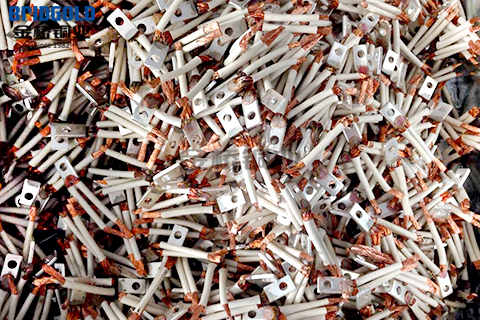

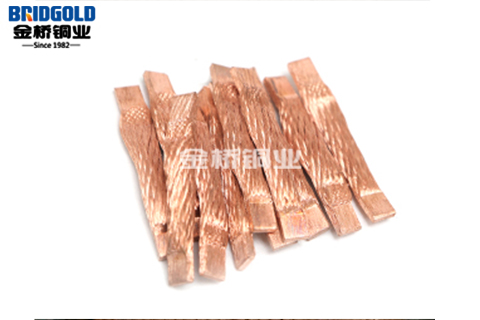

金桥铜电刷线0.10mm、0.12mm（美国线规AWG38）由T2紫铜丝绞合而成，多用于交流或高频电气设备、断路器、继电器、电机、电气器及仪表线路上的柔性导电连接。

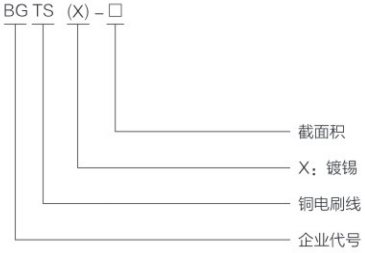

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%
表面处理：裸铜、镀锡
单丝线径：0.10mm、0.12mm
截面积：1mm²-16mm²
3. 包装方式

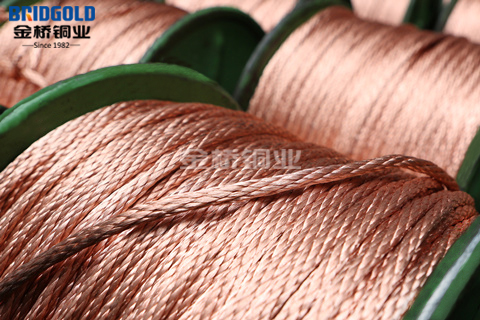

成卷包装、线盘包装、木轴包装
型号规格：
|
金桥铜业铜电刷线型号规格
单丝直径0.10mm、0.12mm（美国线规AWG38）
|
||||||||
| 金桥产品号 |
标称截面积
mm2
|
计算截面积
mm2
|
线结构 |
计算外径
mm
|
20℃时MAX直流电阻 |
计算重量
kg/km
|
||
| Ω/km | ||||||||
| 总根数 |
股数×每股根数/单丝直径
mm
|
BGTS | BGTSX | |||||
| BGTS(X)-1 | 1 | 0.99 | 126 | 7×18/0.10 | 1.4 | 18.5 | 19.3 | 9.5 |
| BGTS(X)-1.4 | 1.4 | 1.37 | 175 | 7×25/0.10 | 1.7 | 13.2 | 13.7 | 12.5 |
| BGTS(X)-1.5 | 1.5 | 1.48 | 189 | 7×27/0.10 | 1.8 | 11.9 | 12.7 | 14 |
| BGTS(X)-1.8 | 1.8 | 1.75 | 224 | 7×32/0.10 | 2 | 10.2 | 10.7 | 16.5 |
| BGTS(X)-2 | 2 | 1.98 | 252 | 7×36/0.10 | 2.2 | 9.23 | 9.65 | 19.5 |
| BGTS(X)-2.5 | 2.5 | 2.53 | 322 | 7×46/0.10 | 2.4 | 7.39 | 7.72 | 25 |
| BGTS(X)-3 | 3 | 2.97 | 378 | 7×54/0.10 | 2.7 | 6.16 | 6.43 | 29.5 |
| BGTS(X)-4 | 4 | 3.96 | 504 | 7×72/0.10 | 2.8 | 4.62 | 4.83 | 38 |
| BGTS(X)-5 | 5 | 4.94 | 630 | 7×90/0.10 | 3.2 | 3.69 | 3.86 | 47.6 |
| BGTS(X)-6 | 6 | 5.93 | 756 | 12×63/0.10 | 3.7 | 3.01 | 3.23 | 58.5 |
| BGTS(X)-8 | 8 | 7.91 | 1008 | 12×84/0.10 | 4.2 | 2.33 | 2.44 | 75.5 |
| BGTS(X)-9 | 9 | 8.95 | 1140 | 12×95/0.10 | 4.4 | 2.05 | 2.15 | 87 |
| BGTS(X)-10 | 10 | 8.89 | 1260 | 12×105/0.10 | 4.8 | 1.83 | 1.91 | 97.2 |
| BGTS(X)-12 | 12 | 11.97 | 1524 | 12×127/0.10 | 5.4 | 1.5 | 1.62 | 117 |
| BGTS(X)-16 | 16 | 15.9 | 2025 | 15×135/0.10 | 6.2 | 1.16 | 1.21 | 156 |
| BGTS(X)-6.3 | 6.3 | 6.24 | 552 | 12×46/0.12 | 4.3 | 2.94 | 3.07 | 59.1 |
| BGTS(X)-8 | 8 | 7.87 | 696 | 12×58/0.12 | 4.8 | 2.33 | 2.44 | 74.9 |
| BGTS(X)-10 | 10 | 10.04 | 888 | 12×74/0.12 | 5.3 | 1.83 | 1.91 | 95.1 |
| BGTS(X)-12.5 | 12.5 | 12.46 | 1102 | 19×58/0.12 | 5.9 | 1.48 | 1.55 | 118.5 |
| BGTS(X)-16 | 16 | 15.9 | 1406 | 19×74/0.12 | 6.7 | 1.16 | 1.21 | 151.2 |
