1. 结构及应用

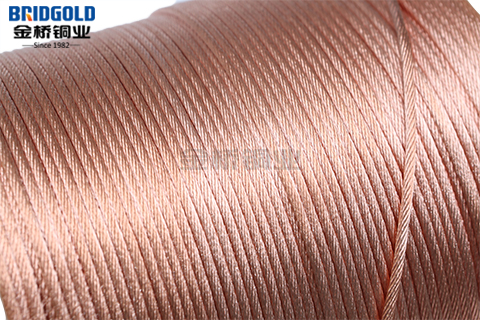

金桥软铜绞线3型0.15mm常规采用T2紫铜铜丝，由高速笼绞机退扭绞合而成。采用独特专利工艺绞合，绞合后的软铜绞线圆整、顺直、结构紧密、无散股现象。软铜绞线可用于电气安装、开关设备、电炉及蓄电池等，起到柔性导电及柔性接地的作用。

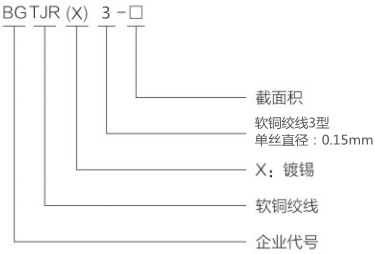

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%

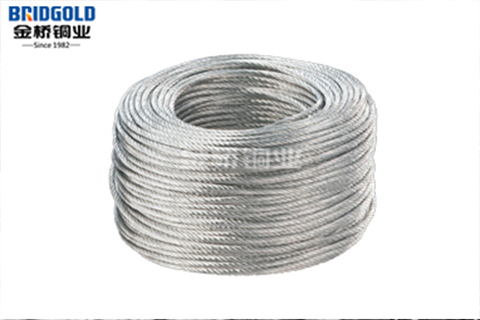

表面处理：裸铜、镀锡

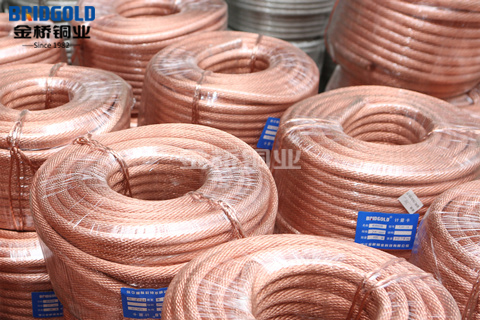

3. 包装方式
无轴包装，100米/卷。可按客户需求铁木轴包装，降低运输可能对产品造成的损伤。
型号规格：
| 金桥软铜绞线型号 |
单丝直径
mm
|
单丝直径
美国线规AWG
|
| BGTJR1 | 0.25-1.05 | AWG30-AWG18 |
| BGTJR(X)2 | 0.2 | AWG32 |
| BGTJR(X)3 | 0.15 | - |
|
金桥铜业软铜绞线3型型号规格
单丝直径0.15mm常规
|
||||||||
| 金桥产品号 |
标称截面积
mm2
|
计算截面积
mm2
|
线结构 |
计算外径
mm
|
20℃时MAX直流电阻 |
计算重量
kg/km
|
||
| Ω/km | ||||||||
| 总根数 |
碇数×每碇根数/单丝直径
mm
|
BGTJR 3 | BGTJRX 3 | |||||
| BGTJR(X) 3-1.5 | 1.5 | 1.48 | 84 | 3×28/0.15 | 1.1 | 11.5 | 11.7 | 13.6 |
| BGTJR(X) 3-2 | 2 | 2.01 | 114 | 3×38/0.15 | 1.9 | 9.24 | 9.39 | 18.7 |
| BGTJR(X) 3-2.5 | 2.5 | 2.54 | 144 | 3×48/0.15 | 2.2 | 7.4 | 7.73 | 23.4 |
| BGTJR(X) 3-4 | 4 | 4.02 | 228 | 4×57/0.15 | 2.8 | 4.62 | 4.82 | 37.4 |
| BGTJR(X) 3-5 | 5 | 5.03 | 285 | 5×57/0.15 | 3 | 3.69 | 3.86 | 46.3 |
| BGTJR(X) 3-6 | 6 | 6.05 | 343 | 7×49/0.15 | 3.5 | 2.97 | 3.1 | 55.6 |
| BGTJR(X) 3-8 | 8 | 8.03 | 455 | 7×65/0.15 | 4 | 2.33 | 2.44 | 74 |
| BGTJR(X) 3-10 | 10 | 10.01 | 567 | 7×81/0.15 | 4.6 | 1.85 | 1.93 | 92.1 |
| BGTJR(X) 3-12 | 12 | 11.98 | 679 | 7×97/0.15 | 5 | 1.48 | 1.55 | 111 |
| BGTJR(X) 3-16 | 16 | 15.94 | 903 | 7×3×43/0.15 | 6 | 1.16 | 1.21 | 151 |
| BGTJR(X) 3-20 | 20 | 20.02 | 1134 | 7×3×54/0.15 | 6.8 | 0.925 | 0.965 | 191.5 |
| BGTJR(X) 3-25 | 25 | 25.21 | 1428 | 7×3×68/0.15 | 7.7 | 0.736 | 0.769 | 242.5 |
| BGTJR(X) 3-35 | 35 | 34.85 | 1974 | 7×3×94/0.15 | 9 | 0.535 | 0.559 | 335.9 |
| BGTJR(X) 3-50 | 50 | 49.57 | 2888 | 12×3×78/0.15 | 11 | 0.374 | 0.391 | 483.1 |
| BGTJR(X) 3-70 | 70 | 69.46 | 3933 | 19×3×69/0.15 | 13.2 | 0.262 | 0.274 | 678.4 |
| BGTJR(X) 3-95 | 95 | 94.59 | 5358 | 19×3×94/0.15 | 15.5 | 0.196 | 0.205 | 934.4 |
| BGTJR(X) 3-100 | 100 | 99.57 | 5640 | 20×3×94/0.15 | 15.8 | 0.183 | 0.191 | 979.9 |
| BGTJR(X) 3-120 | 120 | 120.76 | 6840 | 19×4×90/0.15 | 16.8 | 0.153 | 0.16 | 1178.8 |
| BGTJR(X) 3-150 | 150 | 150.15 | 8550 | 19×5×90/0.15 | 18.5 | 0.124 | 0.13 | 1449.3 |
| BGTJR(X) 3-185 | 185 | 185.1 | 10488 | 18×7×81+3×94/0.15 | 21.5 | 0.0997 | 0.104 | 1801.1 |
| BGTJR(X) 3-200 | 200 | 200.2 | 11340 | 20×7×81/0.15 | 22.5 | 0.094 | 0.0982 | 1945.4 |
| BGTJR(X) 3-250 | 250 | 249.7 | 14147 | 20×7×97+7×81/0.15 | 25 | 0.0735 | 0.0768 | 2426.9 |
| BGTJR(X) 3-315 | 315 | 310.41 | 17575 | 37×19×25/0.15 | 31 | 0.0592 | 0.0619 | 2897.6 |
| BGTJR(X) 3-400 | 400 | 397.33 | 22496 | 37×19×32/0.15 | 34 | 0.047 | 0.0491 | 3708.9 |
| BGTJR(X) 3-500 | 500 | 496.66 | 28120 | 37×19×40/0.15 | 38 | 0.0366 | 0.0382 | 4636.1 |
