铜绞线/电刷线

COPPER STRANDED WIRES

- 分为铜绞线和铜电刷线两大类别


- 可用于电气安装、开关设备、电炉及蓄电池等,主要起到柔性导电及柔性接地的作用

产品视频 立即询价

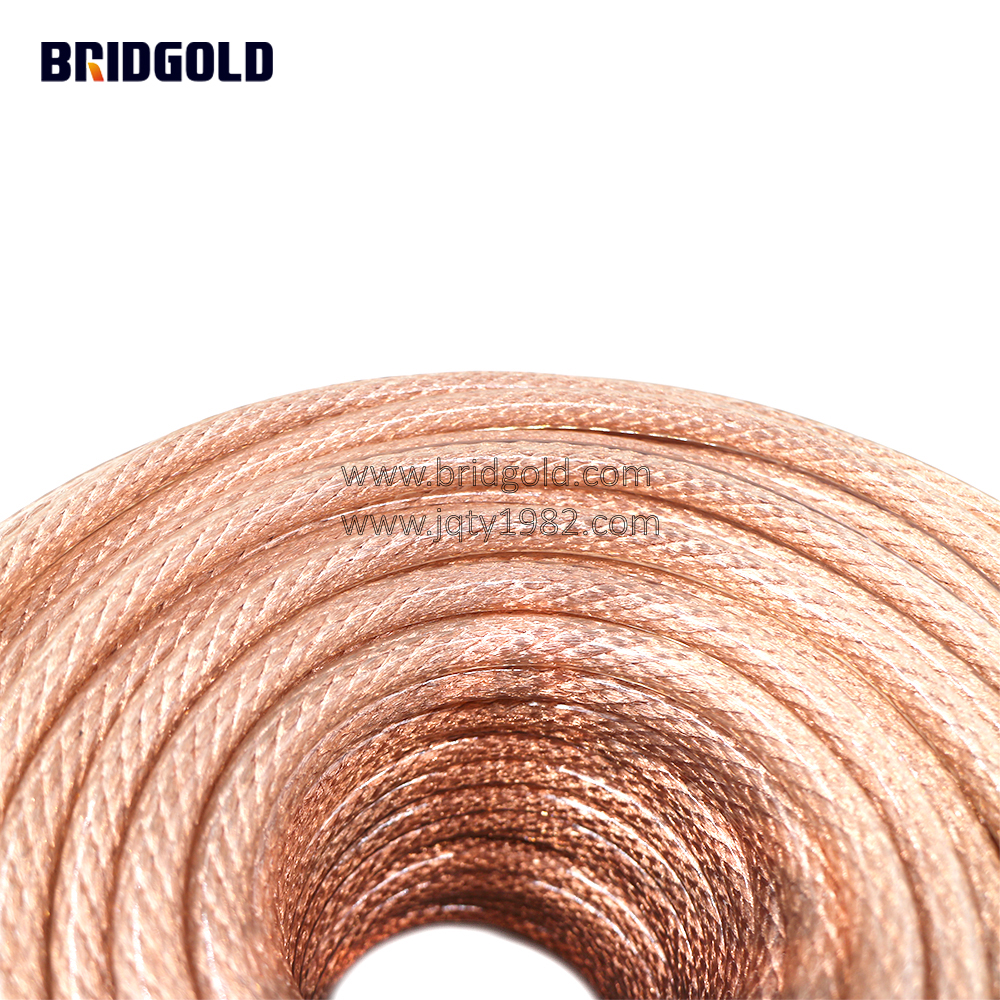

  • 2023.10.19-加塑裸铜绞线3.jpg

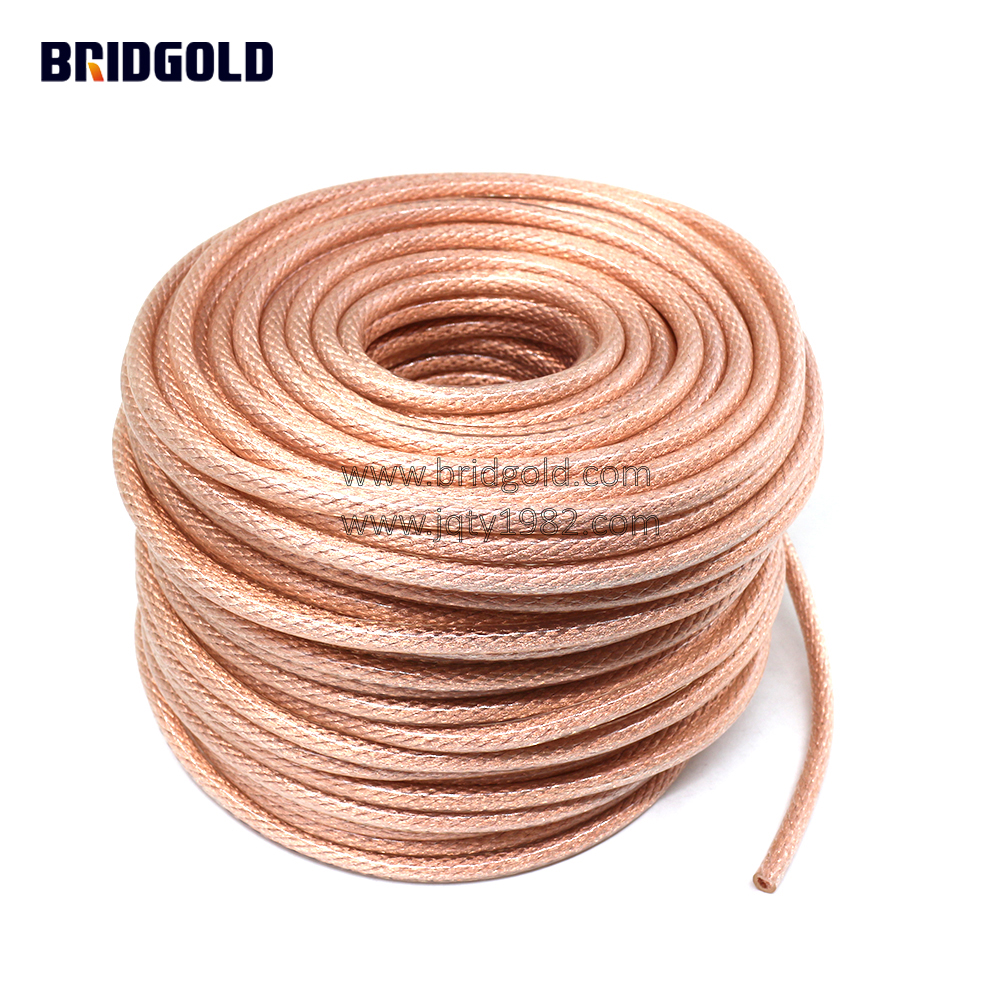

  • 2023.10.19-加塑裸铜绞线1.jpg

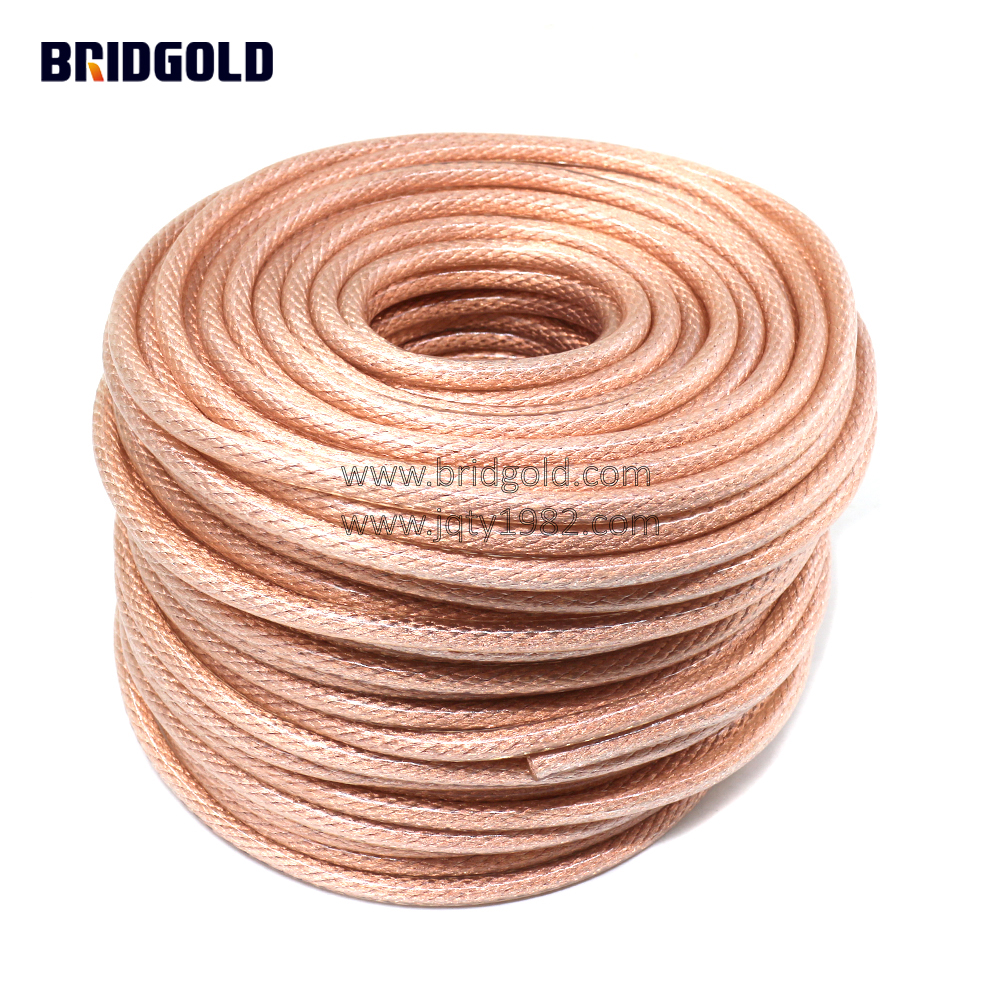

  • 2023.10.19-加塑裸铜绞线5.jpg

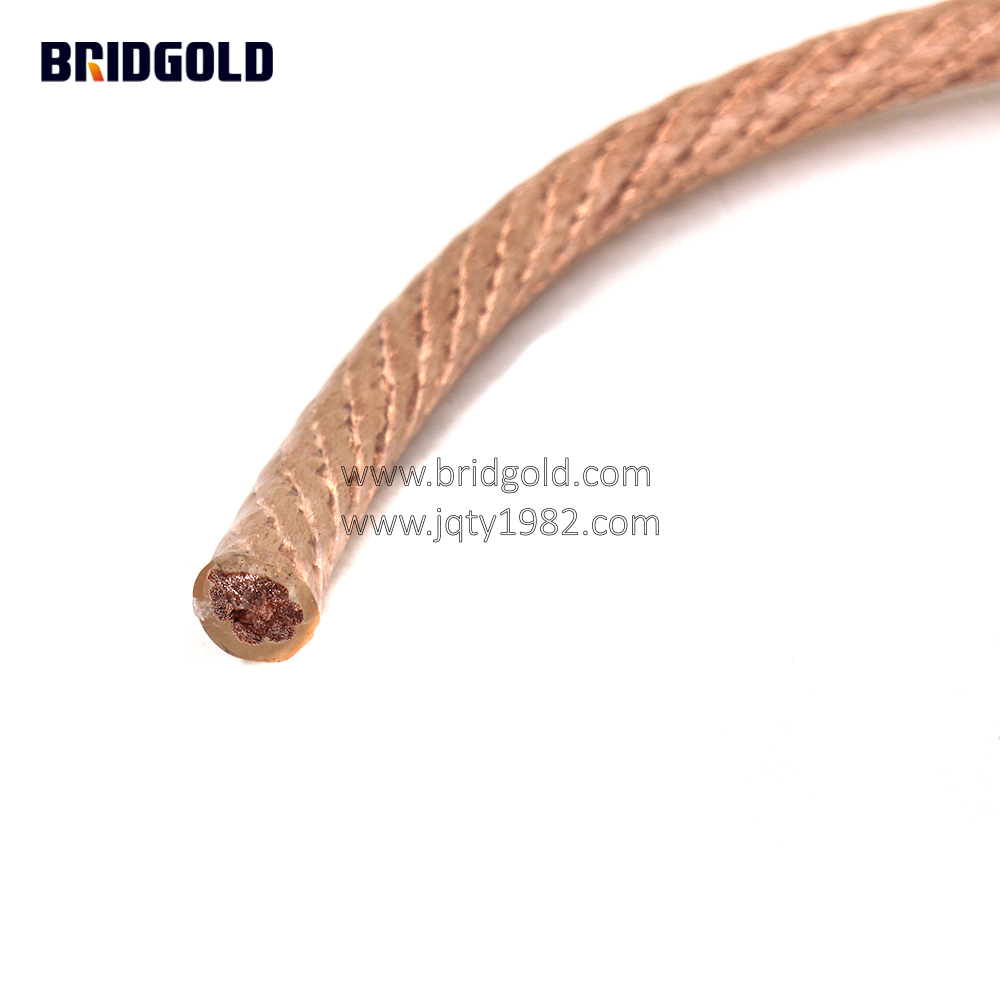

  • 2023.10.19-加塑裸铜绞线11.jpg

1. 结构及应用

金桥加塑软铜绞线0.15mm常规由软铜绞线加塑PVC而成,可用于断路器、开关柜、汽车内部等作为柔性连接,也可用于其他接地连接。


2. 技术数据及型号含义金桥加塑软铜绞线型号含义

材质:T2紫铜丝,含铜量≥99.95%

表面处理:裸铜、镀锡

PVC绝缘颜色:透明、绿色、黄色、蓝色、红色、其他颜色可定制


3. 包装方式

成卷包装、线盘包装、木轴包装

型号规格:

金桥铜业加塑软铜绞线型号规格
单丝直径0.15mm常规
金桥产品号
绞线标称截面积
mm2
绞线计算截面积
mm2
线结构
外径
mm约值
重量
kg/km约值
股数×每股根数/单丝直径
mm
BGTJRV(X)-2.5 2.5 2.01 3×38/0.15 4.8 28
BGTJRV(X)-4 4 3.6 3×68/0.15 5.4 50
BGTJRV(X)-6 6 6.05 7×49/0.15 6 75
BGTJRV(X)-8 8 8.03 7×65/0.15 6.6 100
BGTJRV(X)-10 10 10.01 7×81/0.15 7.2 124
BGTJRV(X)-12 12 11.98 7×97/0.15 7.8 150
BGTJRV(X)-16 16 14.08 7×3×38/0.15 9.4 182
BGTJRV(X)-20 20 18.16 7×3×49/0.15 10.5 234
BGTJRV(X)-25 25 21.87 7×3×59/0.15 11.5 282
BGTJRV(X)-35 35 32.25 7×3×81/0.15 13 389
BGTJRV(X)-50 50 44.8 9×3×94/0.15 15.8 584
BGTJRV(X)-70 70 94.72 13×3×94/0.15 19 852
BGTJRV(X)-95 95 89.61 18×3×94/0.15 23 1180
BGTJRV(X)-120 120 104.55 21×3×94/0.15 25 1376
