1. 结构及应用

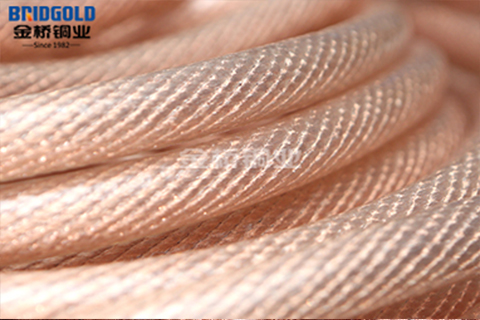

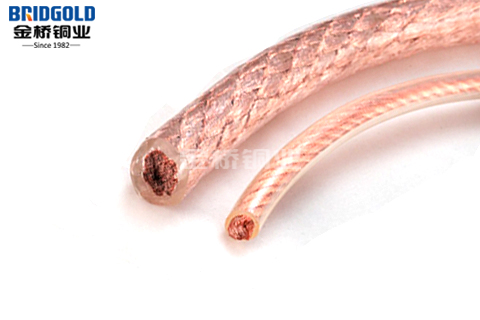

金桥加塑软铜绞线0.15mm常规由软铜绞线加塑PVC而成，可用于断路器、开关柜、汽车内部等作为柔性连接，也可用于其他接地连接。

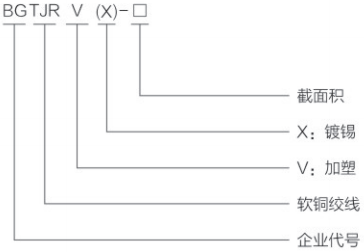

2. 技术数据及型号含义
材质：T2紫铜丝，含铜量≥99.95%
表面处理：裸铜、镀锡
PVC绝缘颜色：透明、绿色、黄色、蓝色、红色、其他颜色可定制
3. 包装方式

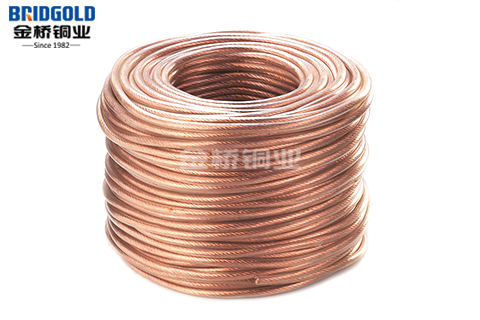

成卷包装、线盘包装、木轴包装
型号规格：
|
金桥铜业加塑软铜绞线型号规格
单丝直径0.15mm常规
|
|||||
| 金桥产品号 |
绞线标称截面积
mm2
|
绞线计算截面积
mm2
|
线结构 |
外径
mm约值
|
重量
kg/km约值
|
|
股数×每股根数/单丝直径
mm
|
|||||
| BGTJRV(X)-2.5 | 2.5 | 2.01 | 3×38/0.15 | 4.8 | 28 |
| BGTJRV(X)-4 | 4 | 3.6 | 3×68/0.15 | 5.4 | 50 |
| BGTJRV(X)-6 | 6 | 6.05 | 7×49/0.15 | 6 | 75 |
| BGTJRV(X)-8 | 8 | 8.03 | 7×65/0.15 | 6.6 | 100 |
| BGTJRV(X)-10 | 10 | 10.01 | 7×81/0.15 | 7.2 | 124 |
| BGTJRV(X)-12 | 12 | 11.98 | 7×97/0.15 | 7.8 | 150 |
| BGTJRV(X)-16 | 16 | 14.08 | 7×3×38/0.15 | 9.4 | 182 |
| BGTJRV(X)-20 | 20 | 18.16 | 7×3×49/0.15 | 10.5 | 234 |
| BGTJRV(X)-25 | 25 | 21.87 | 7×3×59/0.15 | 11.5 | 282 |
| BGTJRV(X)-35 | 35 | 32.25 | 7×3×81/0.15 | 13 | 389 |
| BGTJRV(X)-50 | 50 | 44.8 | 9×3×94/0.15 | 15.8 | 584 |
| BGTJRV(X)-70 | 70 | 94.72 | 13×3×94/0.15 | 19 | 852 |
| BGTJRV(X)-95 | 95 | 89.61 | 18×3×94/0.15 | 23 | 1180 |
| BGTJRV(X)-120 | 120 | 104.55 | 21×3×94/0.15 | 25 | 1376 |
