引领柔性导电连接方案,为制造产业赋能

铜线软连接

Copper Stranded(Braided)Connctors

- 由铜编织线或铜绞线压接铜管或铜端子而成。


- 可根据具体需求做绝缘处理、电镀、在接触面钻孔

产品视频 立即询价
金桥法兰桥架软铜线避雷针搭火线
  • 金桥法兰桥架软铜线避雷针搭火线
  • 镀锡铜绞线软铜导电法兰静电跨接线
  • 高压带皮桥架接地线

1. 结构及应用

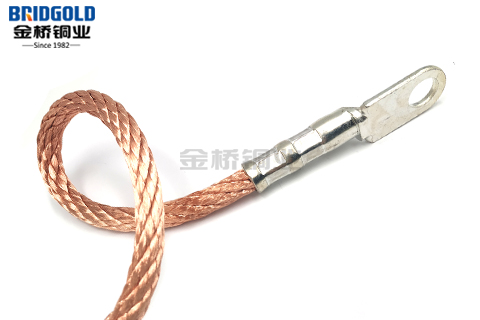

金桥铜绞线软连接-两端铜端子采用铜绞线作为导体,两端连接处压接无缝铜端子,再通过特殊处理,做成铜绞线软连接。客户可根据要求选择不同型号的铜端子(点击金桥铜端子详情页查看)。铜绞线软连接柔软度好、耐弯曲、易散热、导电率强、安装方便、抗疲劳能力强,广泛应用于高低压电气、真空断路器、矿用防爆电器、高低压开关柜、汽车、电力机车、发电机组、电焊机、电炉等设备。

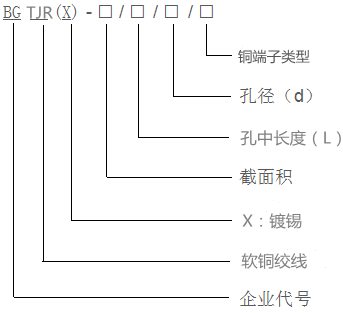

2. 技术数据及型号含义金桥铜绞线软连接两端铜端子型号含义

材质:T2紫铜丝,含铜量≥99.95%

表面处理:裸铜、镀锡

单丝线径mm0.15常规, 0.05-0.254

截面积mm²1.5-500

下单时请列明:截面积、孔中长度L、铜端子类型、孔径d、单丝线径(常规0.15mm)


3. 包装方式

纸箱包装

型号规格:

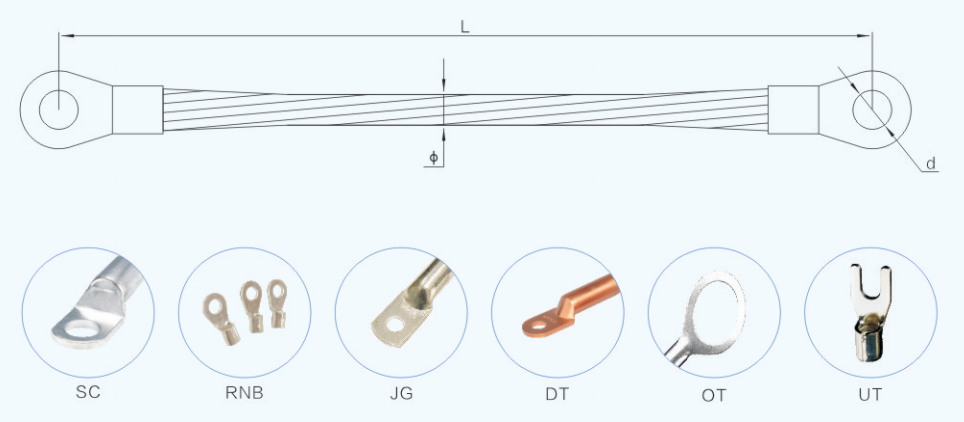

金桥铜绞线软连接两端铜端子图纸


金桥铜业铜绞线软连接-两端铜端子型号规格
截面积:1.5mm²-500mm²
金桥产品号 截面积
mm2
W
mm
约值
L
mm
d
mm
BGTJR(X) -1.5/L/d/SC 1.5 1.1 根据客户要求定制 根据客户要求定制
BGTJR(X) -2/L/d/SC 2 1.9
BGTJR(X) -2.5/L/d/SC 2.5 2.2
BGTJR(X) -4/L/d/SC 4 2.8
BGTJR(X) -5/L/d/SC 5 3
BGTJR(X) -6/L/d/SC 6 3.5
BGTJR(X) -8/L/d/SC 8 4
BGTJR(X) -10/L/d/SC 10 4.6
BGTJR(X) -12/L/d/SC 12 5
BGTJR(X) -16/L/d/SC 16 6
BGTJR(X) -20/L/d/SC 20 6.8
BGTJR(X) -25/L/d/SC 25 7.7
BGTJR(X) -35/L/d/SC 35 9
BGTJR(X) -50/L/d/SC 50 11
BGTJR(X) -70/L/d/SC 70 13.2
BGTJR(X) -95/L/d/SC 95 15.5
BGTJR(X) -100/L/d/SC 100 15.8
BGTJR(X) -120/L/d/SC 120 16.8
BGTJR(X) -150/L/d/SC 150 18.5
BGTJR(X) -185/L/d/SC 185 21.5
BGTJR(X) -200/L/d/SC 200 22.5
BGTJR(X) -250/L/d/SC 250 25
BGTJR(X) -315/L/d/SC 315 31
BGTJR(X) -400/L/d/SC 400 34
BGTJR(X) -500/L/d/SC 500 38
