铜线软连接

Copper Stranded Connctors

- 由铜线两端直接压接铜管或铜端子而成。


- 可根据具体需求在接触面钻孔、做绝缘处理

产品视频 立即询价
机器人电焊钳铜绞线软连接
  • 机器人电焊钳铜绞线软连接
  • X射线显微断层扫描导冷导热铜绞线软连接
  • 金桥导冷导热铜带

1. 结构及应用

金桥铜绞线软连接-两端铜管采用软铜绞线作为导体,两端连接处压接无缝铜管,再通过特殊处理,做成铜绞线软连接。可按客户要求在两端钻孔。铜绞线软连接柔软度好、耐弯曲、易散热、导电率强、安装方便、抗疲劳能力强,广泛应用于高低压电气、真空断路器、矿用防爆电器、高低压开关柜、汽车、电力机车、发电机组、电焊机、电炉等设备。

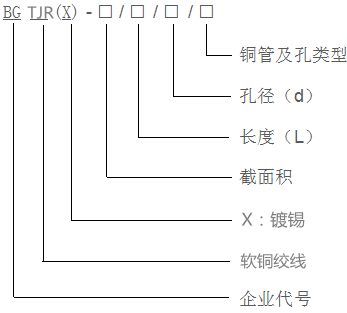

2. 技术数据及型号含义金桥铜绞线软连接型号含义

材质:T2紫铜丝,含铜量≥99.95%

表面处理:裸铜、镀锡

单丝线径mm0.15常规, 0.05-0.254

截面积mm²1.5-2000

下单时请列明:截面积、长度L、铜管及孔类型、孔径d、单丝直径


3. 包装方式

纸箱包装

型号规格:

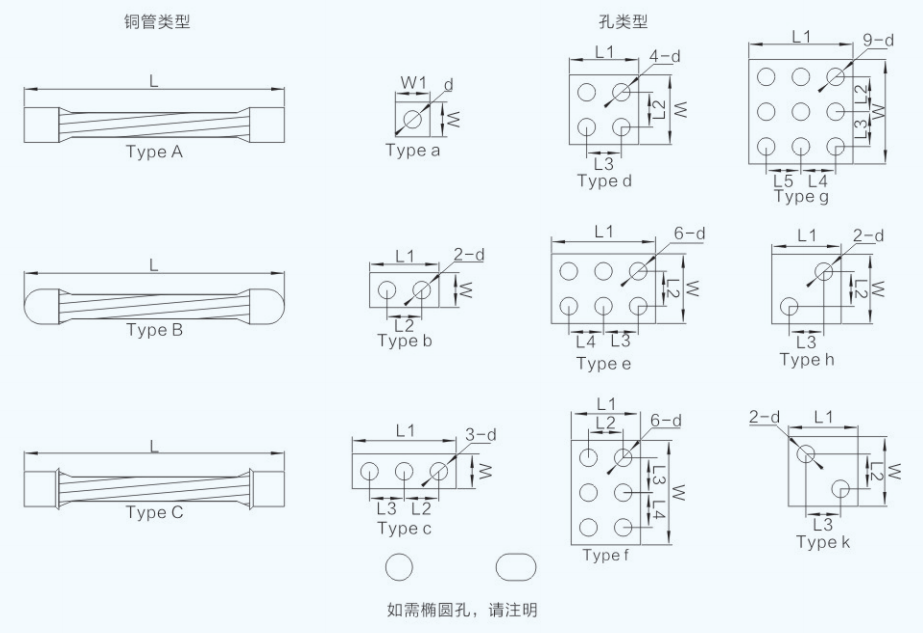

金桥铜绞线软连接两端铜管图纸


金桥铜业铜绞线软连接-两端铜管型号规格
截面积:1.5mm²-95mm²
金桥产品号 截面积
mm2
W
mm
约值
L1
mm
约值
厚度
mm约值
L
mm
d
mm
BGTJR(X)-1.5/L/d/Aa 1.5 4 4 1.6 根据客户要求定制 根据客户要求定制
BGTJR(X)-2/L/d/Aa 2 5 5 1.6
BGTJR(X)-2.5/L/d/Aa 2.5 6 6 1.6
BGTJR(X)-4/L/d/Aa 4 7 7 1.8
BGTJR(X)-6/L/d/Aa 6 10 10 1.8
BGTJR(X)-8/L/d/Aa 8 12 12 1.8
BGTJR(X)-10/L/d/Aa 10 15 15 1.8
BGTJR(X)-12/L/d/Aa 12 20 20 1.9
BGTJR(X)-16/L/d/Aa 16 19 19 2.2
BGTJR(X)-20/L/d/Aa 20 20 20 2.4
25 25 2.6
BGTJR(X)-25/L/d/Aa 25 20 20 2.7
25 25 2.8
BGTJR(X)-35/L/d/Aa 35 25 25 3.3
BGTJR(X)-50/L/d/Aa 50 20 20 4.2
25 25 4
30 30 4
40 40 3.5
45 45 4
BGTJR(X)-70/L/d/Aa 70 20 20 7
25 25 5.7
30 30 5.5
BGTJR(X)-95/L/d/Aa 95 40 40 5.3
金桥铜业铜绞线软连接-两端铜管型号规格
截面积:100mm²-500mm²
金桥产品号 截面积
mm2
W
mm
约值
L1
mm
约值
厚度
mm约值
L
mm
d
mm
BGTJR(X)-100/L/d/Aa 100 20 20 8.5 根据客户要求定制 根据客户要求定制
25 25 7
30 30 6.5
40 40 5.4
45 45 5.5
50 50 5.4
BGTJR(X)-120/L/d/Aa 120 25 25 8.5
30 30 7.3
45 45 6.3
50 50 5.9
BGTJR(X)-150/L/d/Aa 150 30 30 8.6
40 40 6.9
45 45 7.1
50 50 6.6
BGTJR(X)-185/L/d/Aa 185 30 30 10
40 40 8
50 50 7.5
BGTJR(X)-200/L/d/Aa 200 30 30 10.6
40 40 8.4
50 50 7.8
60 60 7
75 75 6.7
100 100 7
BGTJR(X)-250/L/d/Aa 250 30 30 12.7 根据客户要求定制 根据客户要求定制
40 40 10
45 45 9.8
60 60 8
50 50 9
75 75 8
100 100 7
BGTJR(X)-300/L/d/Aa 300 30 30 14.7
40 40 11.5
45 45 11.1
50 50 10.2
60 60 9
75 75 8
80 80 8
100 100 7.8
BGTJR(X)-400/L/d/Aa 400 40 40 16.5
45 45 16
50 50 13
75 75 10.6
80 80 9.5
100 100 10
120 120 9
150 150 9
BGTJR(X)-500/L/d/Aa 500 40 40 18.9
45 45 17
50 50 15.5
60 60 14
75 75 14
80 80 13.5
100 100 11.2
120 120 10.2
150 150 11
