铜线软连接

Copper Stranded(Braided)Connctors

- 由铜编织线或铜绞线压接铜管或铜端子而成。


- 可根据具体需求做绝缘处理、电镀、在接触面钻孔

产品视频 立即询价

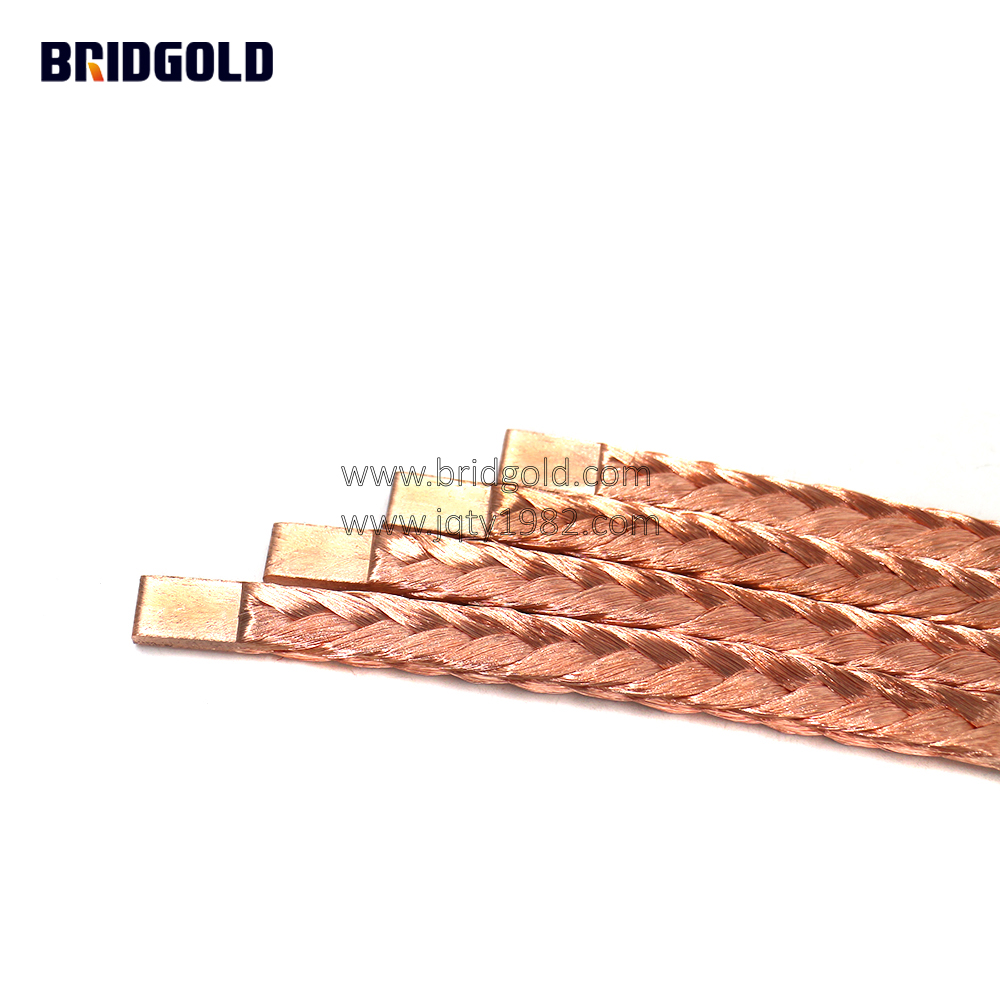

  • 2023.8.14-方形铜点刷线软连接3.jpg

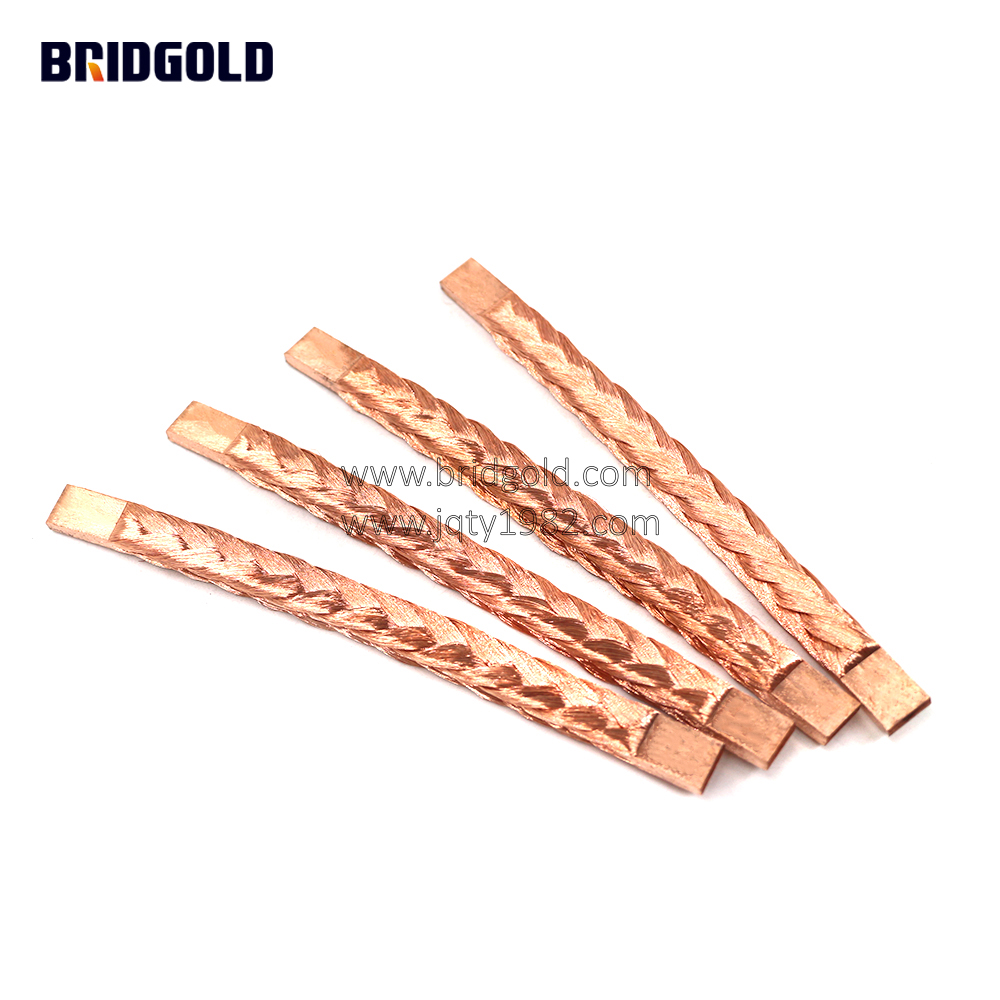

  • 2023.8.14-方形铜点刷线软连接5.jpg

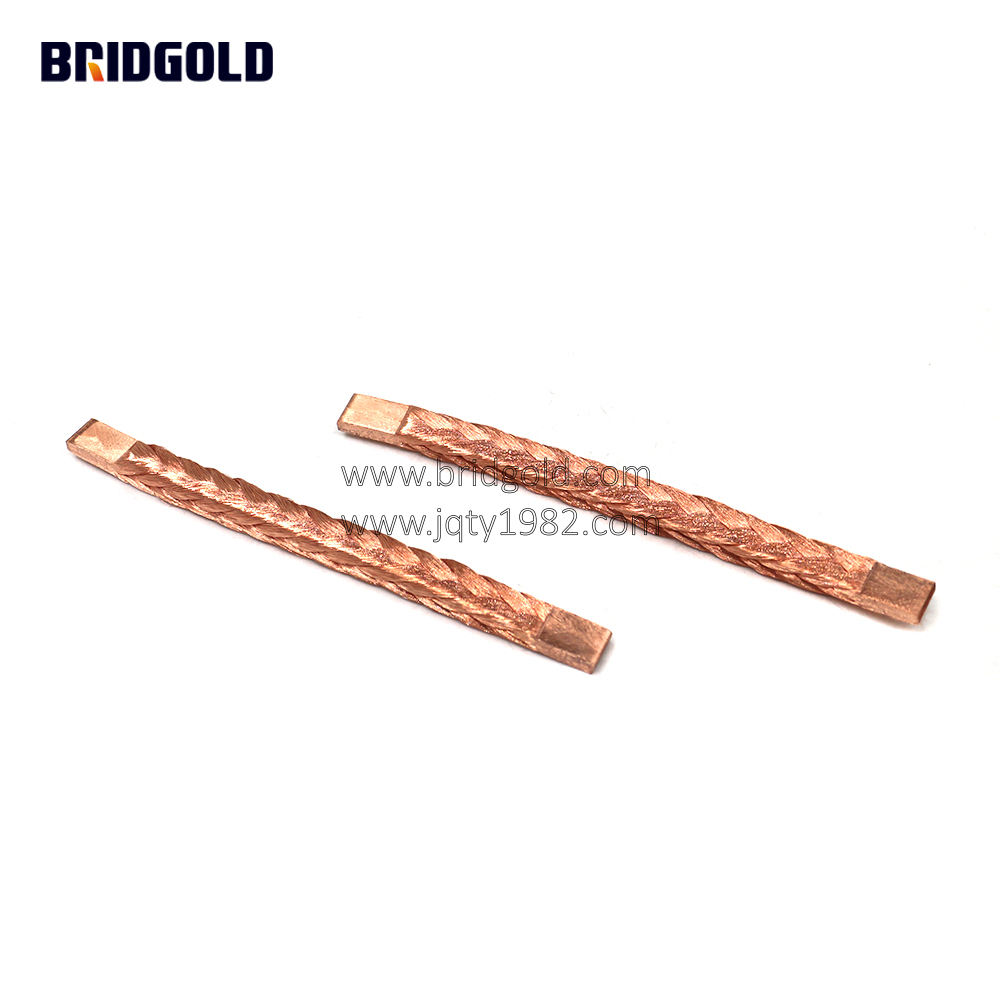

  • 2023.8.14-方形铜点刷线软连接4.jpg

1. 结构及应用

金桥方形铜电刷线0.05mm常规(美国线规AWG44)由T2紫铜丝绞合而成,多用于交流或高频电气设备、断路器、继电器、电机、电气器及仪表线路上的柔性导电连接。

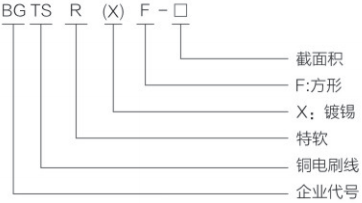

2. 技术数据及型号含义金桥方形铜电刷线型号含义

材质:T2紫铜丝,含铜量≥99.95%

表面处理:裸铜、镀锡

单丝线径:0.05mm常规

截面积:1mm²-30mm²


3. 包装方式

成卷包装、线盘包装、木轴包装

型号规格:

金桥铜业方形铜电刷线型号规格
单丝直径0.05mm常规(美国线规AWG44)
金桥产品号
标称截面积
mm2
计算截面积
mm2
线结构
计算外径
mm
20℃时MAX直流电阻
计算重量
kg/km
Ω/km
总根数
股数×每股根数/单丝直径
mm
BGTSRF BGTSRXF
BRTSR(X)F-1 1 1 512 8×64/0.05 1.5×1.5 18.5 19.3 9.3
BRTSR(X)F-1.5 1.5 1.5 768 8×96/0.05 1.9×1.9 11.9 12.7 14
BRTSR(X)F-2 2 2 1024 8×128/0.05 2.2×2.2 9.16 9.65 18.6
BRTSR(X)F-2.5 2.5 2.51 1280 8×160/0.05 2.4×2.4 7.39 7.72 23.4
BRTSR(X)F-3 3 3.29 1680 8×210/0.05 2.8×2.8 6.16 6.43 30.7
BRTSR(X)F-4 4 4 2040 8×255/0.05 3.2×3.2 4.59 4.83 37.3
BRTSR(X)F-5 5 5.02 2560 8×2×160/0.05 3.4×3.4 3.71 3.86 46.8
BRTSR(X)F-6 6 6.09 3136 8×2×194/0.05 3.7×3.7 2.93 3.21 56.8
BRTSR(X)F-10 10 10.04 5120 8×5×128/0.05 5.5×5.5 1.83 1.91 93.7
BRTSR(X)F-16 16 16.07 8192 8×8×128/0.05 8.2×8.2 1.16 1.21 150
BRTSR(X)F-20 20 20.09 10240 8×10×128/0.05 9.2×9.2 0.925 0.965 187.5
BRTSR(X)F-25 25 24.11 12288 8×12×128/0.05 10.1×10.1 0.736 0.769 225
BRTSR(X)F-30 30 30.14 15360 8×15×128/0.05 10.7×10.7 0.616 0.636 281.3
