1. 结构及应用

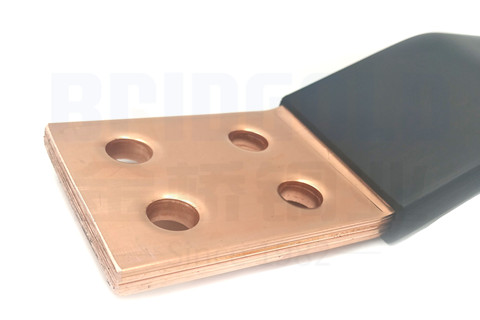

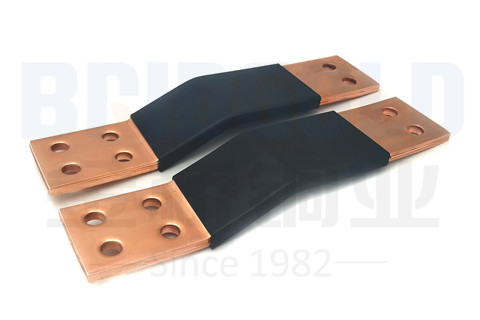

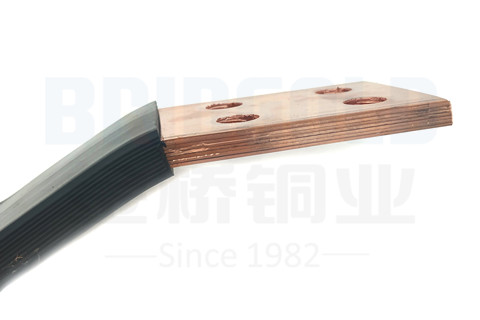

金桥绝缘软母排（又称叠片式绝缘软母排、柔性母排）由多片防电晕扁平T2紫铜薄铜片导体叠加，外层采用挤塑方式包覆绝缘层制作而成。绝缘层目前有特种聚氯乙烯（PVC）和热塑性弹性体（TPE）两种材料。热塑性弹性体（TPE）低烟无卤。绝缘层通常为黑色。绝缘软母排可弯折性强，方便布线；延伸率高；无需像电缆那样有接头设置，安装方便灵活，能有效替代电缆、母排，广泛应用于新能源动力电池模组、高低压电气、轨道交通等上。
2. 技术数据及型号含义
材质：T2紫铜箔，含铜量≥99.95%
铜表面处理：裸铜、镀锡
铜箔单片厚度：1mm常规, 0.8mm
绝缘材料：PVC、TPE
3. 包装方式
纸箱包装
型号规格：
|
金桥铜业绝缘软母排型号规格
绝缘材料：PVC、TPE
|
||||
| 金桥产品号 |
截面积
mm2
|
载流量A | ||
| △T=20K(3) | △T=40K(4) | △T=50K(5) | ||
| BGRMP(X)-16×0.8×2 | 25.6 | 125 | 175 | 200 |
| BGRMP(X)-16×0.8×3 | 38.4 | 160 | 210 | 240 |
| BGRMP(X)-16×0.8×4 | 51.2 | 195 | 265 | 295 |
| BGRMP(X)-16×0.8×6 | 76.8 | 225 | 320 | 360 |
| BGRMP(X)-16×0.8×8 | 102.4 | 265 | 380 | 430 |
| BGRMP(X)-16×0.8×10 | 128 | 300 | 420 | 480 |
| BGRMP(X)-20×1×2 | 40 | 170 | 240 | 270 |
| BGRMP(X)-20×1×3 | 60 | 230 | 320 | 360 |
| BGRMP(X)-20×1×4 | 80 | 270 | 380 | 440 |
| BGRMP(X)-20×1×5 | 100 | 300 | 430 | 490 |
| BGRMP(X)-20×1×6 | 120 | 330 | 470 | 530 |
| BGRMP(X)-20×1×8 | 160 | 400 | 560 | 620 |
| BGRMP(X)-20×1×10 | 200 | 420 | 580 | 650 |
| BGRMP(X)-24×1×2 | 48 | 200 | 280 | 320 |
| BGRMP(X)-24×1×3 | 72 | 250 | 360 | 410 |
| BGRMP(X)-24×1×4 | 96 | 280 | 410 | 460 |
| BGRMP(X)-24×1×5 | 120 | 330 | 470 | 530 |
| BGRMP(X)-24×1×6 | 144 | 360 | 510 | 570 |
| BGRMP(X)-24×1×8 | 192 | 420 | 590 | 670 |
| BGRMP(X)-24×1×10 | 240 | 500 | 700 | 790 |
| BGRMP(X)-32×1×2 | 64 | 230 | 320 | 360 |
| BGRMP(X)-32×1×3 | 96 | 280 | 410 | 460 |
| BGRMP(X)-32×1×4 | 128 | 320 | 460 | 520 |
| BGRMP(X)-32×1×5 | 160 | 390 | 550 | 610 |
| BGRMP(X)-32×1×6 | 192 | 440 | 620 | 700 |
| BGRMP(X)-32×1×8 | 256 | 510 | 720 | 822 |
| BGRMP(X)-32×1×10 | 320 | 600 | 840 | 930 |
| BGRMP(X)-40×1×2 | 80 | 240 | 330 | 380 |
| BGRMP(X)-40×1×3 | 120 | 330 | 480 | 540 |
| BGRMP(X)-40×1×4 | 160 | 400 | 560 | 630 |
| BGRMP(X)-40×1×5 | 200 | 450 | 630 | 710 |
| BGRMP(X)-40×1×6 | 240 | 480 | 680 | 750 |
| BGRMP(X)-40×1×8 | 320 | 600 | 830 | 920 |
| BGRMP(X)-40×1×10 | 400 | 670 | 920 | 1030 |
| BGRMP(X)-50×1×3 | 150 | 400 | 570 | 650 |
| BGRMP(X)-50×1×4 | 200 | 490 | 700 | 790 |
| BGRMP(X)-50×1×5 | 250 | 540 | 780 | 880 |
| BGRMP(X)-50×1×6 | 300 | 590 | 840 | 950 |
| BGRMP(X)-50×1×8 | 400 | 680 | 1000 | 1130 |
| BGRMP(X)-50×1×10 | 500 | 750 | 1100 | 1300 |
| BGRMP(X)-63×1×5 | 315 | 650 | 900 | 1000 |
| BGRMP(X)-63×1×6 | 378 | 690 | 980 | 1100 |
| BGRMP(X)-63×1×8 | 504 | 840 | 1200 | 1350 |
| BGRMP(X)-63×1×10 | 630 | 920 | 1300 | 1450 |
| BGRMP(X)-80×1×5 | 400 | 700 | 1100 | 1230 |
| BGRMP(X)-80×1×6 | 480 | 780 | 1210 | 1360 |
| BGRMP(X)-80×1×8 | 640 | 950 | 1400 | 1570 |
| BGRMP(X)-80×1×10 | 800 | 1090 | 1550 | 1730 |
| BGRMP(X)-100×1×5 | 500 | 860 | 1250 | 1400 |
| BGRMP(X)-100×1×6 | 600 | 950 | 1380 | 1530 |
| BGRMP(X)-100×1×8 | 800 | 1100 | 1580 | 1760 |
| BGRMP(X)-100×1×10 | 1000 | 1220 | 1710 | 1920 |
| BGRMP(X)-100×1×12 | 1200 | 1300 | 1800 | 2010 |
